데이터시트 PDF
변속기 사양:
| 베어링 | 다공성 베어링 |
|---|---|
| 축방향 엔드플레이 | ≤0.3mm |
| 출력 샤프트의 레이디얼 하중 | ≤0.8N |
| 작동 온도 | -20℃ ~ +85℃ |
매개변수:
| 기어박스 스테이지 | 1 | 2 | 삼 | 4 |
|---|---|---|---|---|
| 감소율 | 4/5 | 13/19/28 | 47/69/102/152 | 168/249/369/546/809 |
| 최대 정격 토크(gf.cm max) | 50 | 100 | 200 | 400 |
| 최대 순간 토크(gf.cm max) | 200 | 300 | 600 | 900 |
| 변속기 효율(%) | 85 | 73 | 65 | 58 |
| 길이(mm) | 8.6 | 11.3 | 14 | 16.7 |

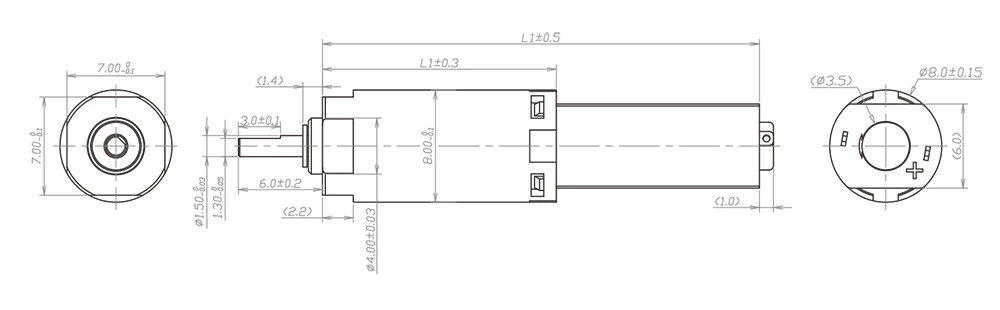

그림:
모터 사양:
| 모터(옵션) | 브러시 DC 모터, 스테퍼 모터 |
|---|---|
| 전압(선택 사항) | 3-12V |
| 입력 속도 | ≤30000rpm |
| 현재의 | 최대 150mA |
성능 데이터:
| 모델 | 정격 속도 | 최대 속도 | 최대 정격 토크 | 최대 순간 토크 | 감소율 | 길이 | 전체 길이 |
|---|---|---|---|---|---|---|---|
| rpm | rpm | gf.cm | gf.cm | mm | mm | ||
| ZWBPD008008-4 | 3111 | 4233 | 50 | 200 | 3.6 | 8.6 | 23.1 |
| ZWBPD008008-5 | 2100 | 2857 | 50 | 200 | 5.3 | 8.6 | 23.1 |
| ZWBPD008008-13 | 864 | 1122 | 100 | 300 | 13.0 | 11.3 | 25.8 |
| ZWBPD008008-19 | 583 | 758 | 100 | 300 | 19.2 | 11.3 | 25.8 |
| ZWBPD008008-28 | 394 | 511 | 100 | 300 | 28.4 | 11.3 | 25.8 |
| ZWBPD008008-47 | 240 | 306 | 200 | 600 | 46.7 | 14 | 28.5 |
| ZWBPD008008-69 | 162 | 207 | 200 | 600 | 69.1 | 14 | 28.5 |
| ZWBPD008008-102 | 109 | 140 | 200 | 600 | 102.4 | 14 | 28.5 |
| ZWBPD008008-152 | 74 | 94 | 200 | 600 | 151.7 | 14 | 28.5 |
| ZWBPD008008-168 | 67 | 84 | 300 | 900 | 168.0 | 16.7 | 31.2 |
| ZWBPD008008-249 | 45 | 56 | 300 | 900 | 368.6 | 16.7 | 31.2 |
| ZWBPD008008-369 | 30 | 38 | 300 | 900 | 368.6 | 16.7 | 31.2 |
| ZWBPD008008-546 | 21 | 26 | 300 | 900 | 546.1 | 16.7 | 31.2 |
| ZWBPD008008-809 | 14 | 17 | 300 | 900 | 809.1 | 16.7 | 31.2 |
* 상기 사양은 사전 예고 없이 변경될 수 있습니다. 참고용이며 필요에 따라 사용자 정의할 수 있습니다.
